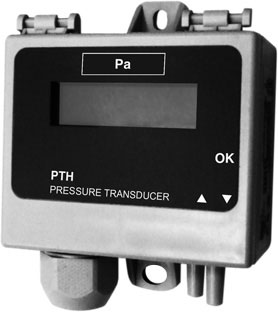

Преобразователь давления воздуха PTH-3202-DF

Электронный преобразователь давления PTH-3202 предназначен для измерения избыточного давления или перепада давления или расхода воздуха в системах вентиляции и кондиционирования и преобразования его в выходной сигнал 0(2)–10 В или 0(4)–20 мА.

Преобразователь оснащен 4-разрядным жидкокристаллическим дисплеем.

Выходной сигнал преобразователя выбирается установкой перемычки. Имеется светодиодная индикация о подключении питания и о выходе за пределы выбранного диапазона измерения. Требуемый диапазон измерения устанавливается с помощью DIP-переключателей.

Точность измерения: 350 Па - +/- 3%; < 350 Па – +/-10 Па

Возможные установки диапазона измерения давления: –50…+50; 0…100; 0…150; 0…300; 0…500; 0…1000; 0…1600; 0…2500 Па

Возможные установки диапазона измерения расхода: 100; 300; 500; 1000; 3000; 5000; 9999; 30,00х1000; 50,00х1000; 99,99х1000 м3/ч

Области применения

измерение избыточного давления в системе воздуховодов;
измерение разности давлений в системе воздуховодов;
определение воздушного потока c помощью измерения разности давлений;
определение оптимального интервала между заменами фильтра.
